AM 1200

AM 1200 er et decentralt ventilationsanlæg hvor den friske luft kombineres med elegant design, der kan anvendes til meget mere, end man lige tror.

Ventilation skal ikke altid kun være en teknikdel, men også en aktiv medspiller i rummets funktion. AM 1200 er et koncept inden for decentral ventilation, hvor den friske luft kombineres
med elegant design, der kan anvendes til meget mere, end man lige tror.

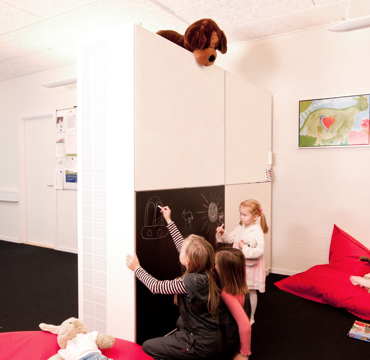

AM 1200 er et gulvstående anlæg og fås som horisontal og vertikal mode. Med forskellige typer designpaneler kan overfladen anvendes som whiteboard, opslagstavle, spejl – kun fantasien sætter grænsen.

Eksempler på anvendelsesområder

  • Kontorer
  • Mødelokaler
  • Institutioner
  • Biblioteker

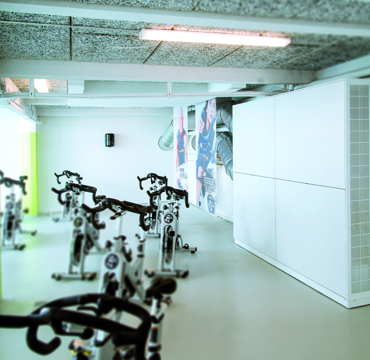

  • Spinning, fitnessrum og lignende
Data AM 1200

Tekniske data

Filterklasse

30 dB(A)

35 dB(A)

Maksimal kapacitet
Horisontal model, Ø400 mm højre/venstre:

ePM10 75%

ePM1 55%

ePM1 80%

930 m3/h

837 m3/h

744 m3/h

1180 m3/h

1062 m3/h

944 m3/h

Maksimal kapacitet
Horisontal model, Ø400 mm center:

ePM10 75%

ePM1 55%

ePM1 80%

1050 m3/h

945 m3/h

840 m3/h

1310 m3/h

1179 m3/h

1048 m3/h

Maksimal kapacitet
Vertikal model, Ø400 mm højre/venstre:

ePM10 75%

ePM1 55%

ePM1 80%

870 m3/h

783 m3/h

696 m3/h

1130 m3/h

1017 m3/h

904 m3/h

Maksimal kapacitet
Vertikal model, Ø400 mm center:

ePM10 75%

ePM1 55%

ePM1 80%

980 m3/h

882 m3/h

784 m3/h

1260 m3/h

1134 m3/h

1008 m3/h

Maksimal kapacitet
Vertikal model, Ø315 mm højre/venstre:**

ePM10 75%

ePM1 55%

ePM1 80%

820 m3/h

738 m3/h

656 m3/h

1060 m3/h

954 m3/h

848 m3/h

Maksimal kapacitet
Vertikal model, Ø315 mm center:**

ePM10 75%

ePM1 55%

ePM1 80%

920 m3/h

828 m3/h

736 m3/h

1170 m3/h

1053 m3/h

936 m3/h

Kastelængde (0,2 m/s) - center

ePM10 75%

ePM1 55%

ePM1 80%

min. 3 m v. 1000 m3/h

maks. 6,5 m v. 1000 m3/h

min. 4 m v. 1300 m3/h

maks. 8 m v. 1300 m3/h

Kastelængde (0,2 m/s) - højre/venstre

ePM10 75%

ePM1 55%

ePM1 80%

min. 4 m v. 1000 m3/h

maks. 9 m v. 1000 m3/h

min. 5,5 m v. 1300 m3/h

maks. 11 m v. 1300 m3/h

Nominel strøm*

1,4 A

Nominel optaget effekt*

254 W

Eltilslutning

3 x 400 V + N + PE / 50 Hz

Kanaltilslutning

Ø400 mm

Kondensafløb

Ø16 mm

Vægt

Højre-/venstre variant: 545 kg
Center variant: 630 kg

Modstrømsvarmeveksler

4 stk. Aluminium

Tilluftfilter

ePM10 75%, ePM1 55% eller ePM1 80%

Fraluftfilter

ePM10 75%

Anbefalet forsikring

3x13 A

Lækagestrøm

<– 9 mA

Dimension (BxHxD)

Horisontal: 496 x 2098 x 2427 mm

Vertikal: 496 x 2406 x 2427 mm

* Ved filterklasse, tilluft/fraluft: ePM10 75% / ePM10 75%

** Med taghættemodul

El-varmeflade

Forvarme

Eftervarme

Varmeeffekt

2500 W

1670 W

Termosikring, automatisk reset

75°C

75°C

Termosikring, manuel reset

120°C

120°C

vandvarmeflade

Eftervarme

Maksimal drifttemperatur

90°C

Maksimal drifttryk

10 bar

Varmeeffekt

2454 W*

Tilslutningsdimension

1/2" (DN 15)

Materiale rør/finner

kobber/aluminium

Åbne-/lukketid motorventil

60 s

* Kapacitet ved: frem/retur temperatur 60/40°C, vandmængde 107 l/h

Standard og optioner

Standard og optioner

am 1200 v

Bypass

x

El-forvarmeflade

El-eftervarmeflade

Vandeftervarmeflade

CO2-sensor (indbygget)

Hygrostat

Kondenspumpe

Spring-return motor på lukkespjæld (både på tilluft- og fraluftsiden)

x

Modstrømsvarmeveksler (alu)

x

Energimåler

x : standard : option

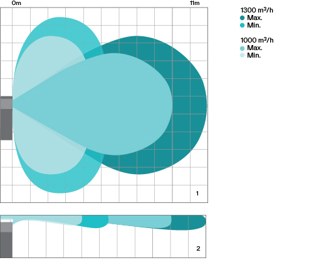

Kastelængde

AM 1200-anlægget spreder indblæsningsluften i forskelligt omfang, afhængig af den givne luftmængde.

Dette vises på illustrationen, hvor de blå farvetoner indikerer kastelængden ved forskellige luftmængder.

ventilation kastelængde

1. Kastelængden, set oppe fra
2. Kastelængden, set fra siden

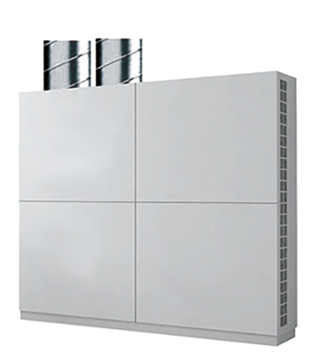

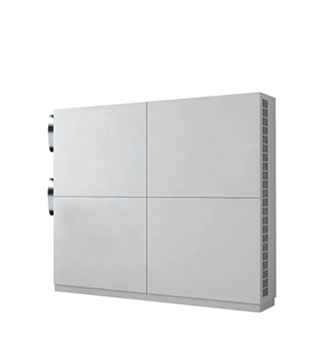

AM 1200 versioner
