AM 900
Airmaster AM 900 er et gulvstående ventilationsanlæg velegnet til større lokaler, som fx. Klasselokaler, møderum og kontorlandskaber, hvor der er behov for effektiv luftudskiftning uden støj.
AM 900 er et balanceret decentralt ventilationsanlæg med varmegenvinding, der tilbydes i to forskellige versioner til henholdsvis opblandings- og fortrængningsventilation. De forskellige ventilationsprincipper giver ventilationsanlægget store anvendelsesmuligheder og modellen vælges afhængigt af lokalets indretning og anvendelse.

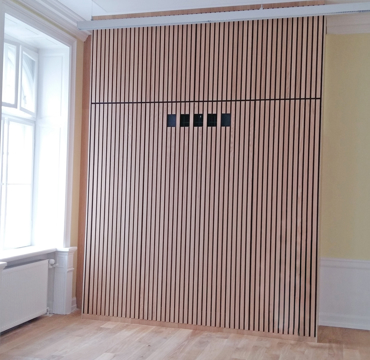

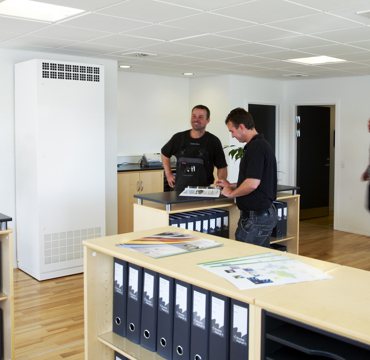

Anlægget kan placeres frit på gulvet eller diskret mellem skabe, som en integreret del af lokalet. Ventilationsanlægget kan behovsstyres, som alle Airmaster anlæg, med f.eks. CO2-sensor, bevægelsessensor (PIR), eller hygrostat. Anlægget kan leveres med separat betjeningspanel, men kan også tilsluttes central styring.
AM 900 er registreret i databasen for byggeprodukter, som kan anvendes i Svanemærket byggeri.
Eksempler på anvendelsesområder:
- Kontorer
- Mødelokaler
- Institutioner
- Fitnessrum og lignende
Data AM 900
|
Tekniske Data |
Filterklasse |
30 dB(A) |
35 dB(A) |
|
Opblanding |
|||
|
Maksimal kapacitet
|
ePM10 75% ePM1 55% ePM1 80% |
690 m3/h 669 m3/h 649 m3/h |
830 m3/h 805 m3/h 780 m3/h |
|
Kastelængde (0,2 m/s) |
6 m v. 690 m3/h |
7,2 m v. 830 m3/h |
|
|
Fortrængning |
|||
|
Maksimal kapacitet |
ePM10 75% ePM1 55% ePM1 80% |
650 m3/h 631 m3/h 611 m3/h |
800 m3/h 776 m3/h 752 m3/h |
|
Nærzone (0,2 m/s) |
Nærzone fra armatur, ca. 1,2 m v. 650 m3/h |
Nærzone fra armatur, ca. 1,5 m v. 800 m3/h |
|
|
Nominel strøm* |
1,8 A |
||
|
Nominel optaget effekt* |
240 W |
||
|
Eltilslutning |
1 x 230 V + N + PE / 50 Hz |
||
|
Kanaltilslutninger |
Ø315 mm |
||
|
Kondensafløb |
Ø4/6 mm |
||
|
Vægt |
180 kg |
||
|
Modstrømsvarmeveksler |
3 stk. PET |
||
|
Tilluftfilter |
ePM10 75%, ePM1 55% eller ePM1 80% |
||
|
Fraluftfilter |
ePM10 75% |
||
|
Farve, kabinet |
Ral 9010 (hvid) |
||
|
Forsyningskabel |
3 x 1,5 mm2 |
||
|
Anbefalet forsikring |
13 A |
||
|
Lækagestrøm |
<– 6 mA |
||
|
Dimension (BxHxD) |
Opb.: 800 x 2323 x 602 mm |
||
|
Fort.: 800 x 2323 x 687 mm |
|||
|
Minimum loftshøjde |
2490 mm |
||
|
* Ved filterklasse, tilluft/fraluft: ePM10 75% / ePM10 75% |
|||
|
El-varmeflade |
Forvarme |
Eftervarme |
|
Varmeeffekt |
1500 W |
1050 W |
|
Termosikring, automatisk reset |
75°C |
75°C |
|
Termosikring, manuel reset |
120°C |
120°C |
|
Vandvarmeflade |
Eftervarme |
|
Maksimal drifttemperatur |
90°C |
|
Maksimal drifttryk |
10 bar |
|
Varmeeffekt |
2345 W* |
|
Tilslutningsdimension |
1/2" (DN 15) |
|
Materiale rør/finner |
kobber/aluminium |
|
Åbne-/lukketid motorventil |
60 s |
|
* Kapacitet ved: frem/retur temperatur 60/40°C, vandmængde 111 l/h |
|
Standard og optioner
|
Standard og optioner |
AM 900 |
|
Bypass |
x |
|
El-forvarmeflade |
• |
|
El-eftervarmeflade |
• |
|
Vandeftervarmeflade (opblandingsmodellen) |
• |
|
CO2-sensor (indbygget) |
• |
|
Kondenspumpe |
• |
|
Motoriseret afkastspjæld |
x |
|
Motoriseret tilluftsspjæld |
x |
|
Kapacitiv return for motoriseret spjæld |
• |
|
Modstrømsvarmeveksler (PET) |
x |
|
Energimåler |
• |
|
x: standard • : option |
|
Kastelængde og nærzone
Kastelængde, opblandingsprincip
Vist for luftmængden 830 m3/h. Ved andre luftmængder kan kastelængde ekstrapoleres: L2 = L1 x q2 / q1.
AM 900-anlægget spreder indblæsningsluften under loftet afhængig af den givne luftmængde. Illustrationen synliggør ved den blå farvetone spredningsmønster og kastelængde.

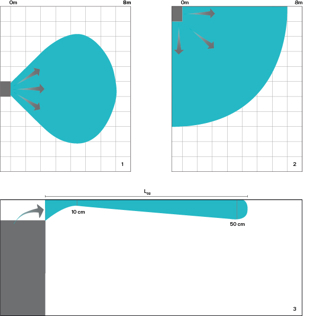

1. Indblæsningsmønster set oppe fra, symmetrisk indblæsning (standard).
2. Indblæsningsmønster set oppe fra, asymmetrisk indblæsning.
3. Indblæsningsmønster set fra siden.
Kastelængden og spredning af tilluften i rummet kan tilpasses det enkelte lokales geometri ved at indstille indblæsningsåbningen med en fladtang (se installationsvejledning).
Note vedrørende indbygningshøjder AM 900 passer i et rum med minimum loftshøjde 2,49 m. Indblæsningsmønster vil etablere sig som vist ved denne højde.
AM 900 vil også fungere ved større loftshøjder, op til 4,50 m har været afprøvet. Højde over 2,50 m bør fratrækkes kastelængden.

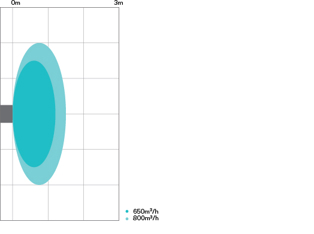

Nærzone, fortrængningsprincip
Resultatet er gældende for en undertemperatur på indblæsningsluften på 3-5°C.
AM 900 versioner

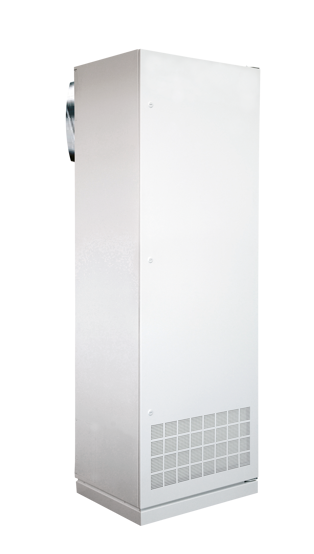

AM 900 HM - indblæsning i top
AM 900 HMF - indblæsning øverst på fronten
AM 900 HMF - indblæsning øverst på fronten

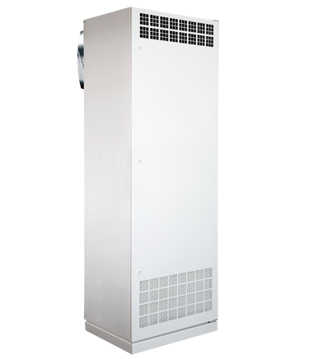

AM 900 HMF er en horisontal version, hvor indtag og afkast føres bagud fra anlægget. Indblæsningsristen er i den øverste del anlæggets front og ventilerer efter princippet om opblandingsventilation.AM 900 VM - indblæsning i top
AM 900 VM - indblæsning i top

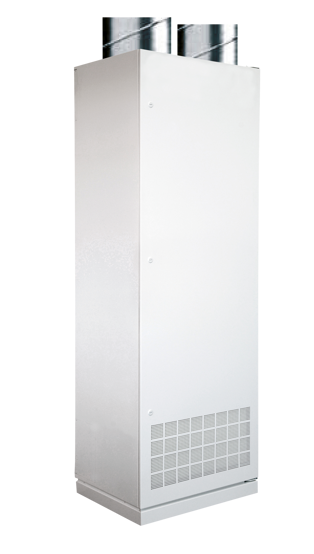

AM 900 VM er en vertikal version, hvor indtag og afkast føres op gennem anlæggets top. Indblæsningsristen er ligeledes på toppen af anlægget og ventilerer efter princippet om opblandingsventilation.AM 900 VMF - indblæsning øverst på fronten
AM 900 VMF - indblæsning øverst på fronten
AM 900 VMF er en vertikal version, hvor indtag og afkast føres op gennem anlæggets top. Indblæsningsristen er i den øverste del af anlæggets front og ventilerer efter princippet om opblandingsventilation.
